全自動蒸汽發生器NBS-BH使用說明

BH安裝使用說明

一、安裝電線

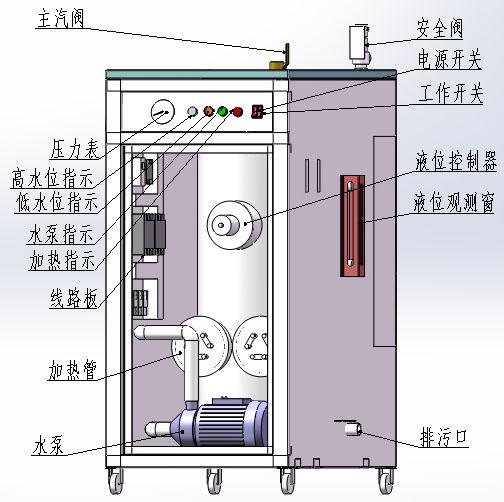

您收到機器后，打開前面的箱門可以看到內部結構如下：

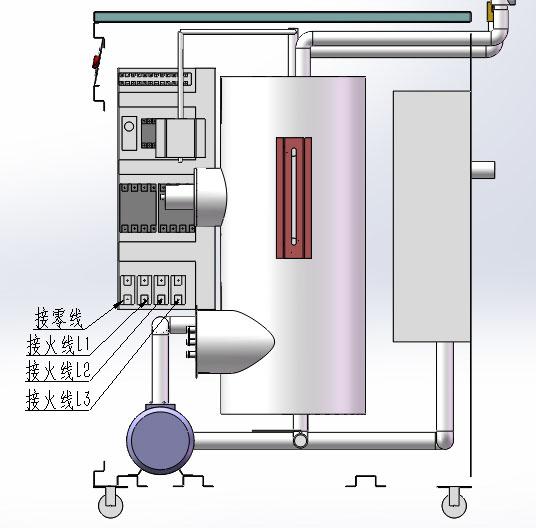

在機箱的左側，線路板的最下端的4個接線柱為電線接入點，把電線從左側過線穿過來，按下圖接到對應的接線點上就可以了,請根據您的設備功率選擇相應規格的電纜：

二、安裝水管

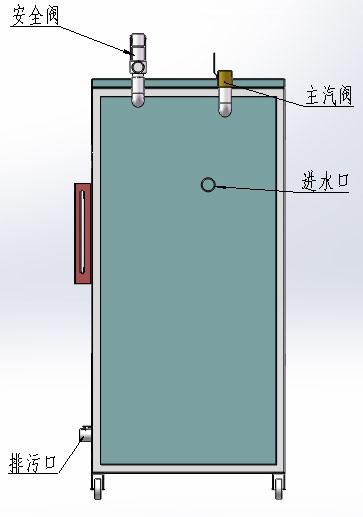

在機器背面您可以清晰的看到進水管，只需要將水管和機器進水口用連接起來就可以了，請注意使用DN15 G1/2”(公稱直徑為21.3mm管螺紋為G1/2”)的管子。蒸汽管連接主汽閥，使用DN20 G3/4”(公稱直徑26.7mm 管螺紋為G3/4)的管子。排污口使用DN20 G3/4”的管子。安全閥要空置。

三、開始試用

接上電線、安裝好進水管及蒸汽管后就可以試用了。

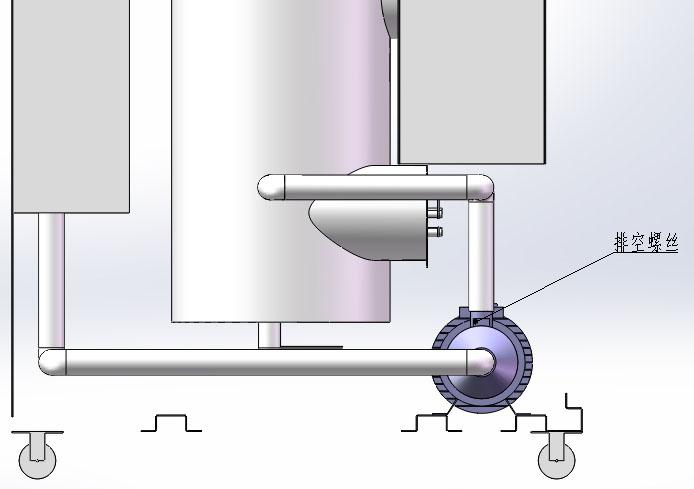

第一次使用前，斷開水電，打開排污閥及蒸汽出口球閥，打開水泵泵頭的排空氣螺絲（具體位置如下圖），將機器內部殘余水分排干：由于前期機器出廠前調試，剩余部分蒸汽殘留在機器管道內，此時假性氣體冷凝成水，就會導致第一使用時，水無法抽進內膽。故而需要此步驟。

第一次使用時，將排空氣螺絲裝好，關閉排污閥及蒸汽出口球閥，關好機箱，接通自來水，打開電源開關可以直接試用了。此時機器內部已通電，然后打開工作開關，水泵指示燈亮，水泵開始往內膽中注水，內膽水達到一定容量后，加熱指示燈亮，電熱管開始加熱產生蒸汽，壓力不斷上升。內膽內水位接近上限時高水位指示燈亮同時水泵停止注水，蒸汽壓力達到設定值時機器也自動暫停。

四、水垢對鍋爐的危害

碳酸鈣垢的熱傳導系數很小，不但會引起鍋爐能耗的增加，而且會威脅鍋爐的運行安全。在下表中給出了水垢和鋼材的導熱系數：

    水垢的導熱性能指示銅材質的千分之幾，鋼材的二百分之一。在鍋爐結垢后，如果我們?nèi)韵脒_(dá)到無水垢時的爐水溫度，勢必提高受熱面的溫度。例如：10噸的鍋爐，壁溫為280℃，當結硅酸鹽水垢1毫米時，要達到同樣的爐水溫度，壁溫要提高到680℃，此時的爐體鋼板強度降低，嚴重時會引起爆炸，并且溫度升高導致材料應力破壞；能耗增加。

五、水處理的目的和方法：

在鍋爐系統進行水處理的目的是非常明確的，我們要消除水垢給鍋爐帶來的危害，節省能源消耗和延長鍋爐的使用壽命及獲得較高的運行完好率。

結構的主要因素是水中溶解的鈣鎂離子，尤其是在蒸汽鍋爐中，爐水的濃縮倍數一般在20~30倍，如果不將鈣鎂離子除去，任何水處理方式均是危險的，按國家對蒸汽鍋爐的給水要求，必須采用爐外除去鈣鎂離子方式，即必須采用軟化水作為鍋爐的給水。在蒸汽鍋爐上主要采用軟化水作為鍋爐的給水。采用的軟化方式是離子樹脂法。

六、軟水器的安裝與調試：

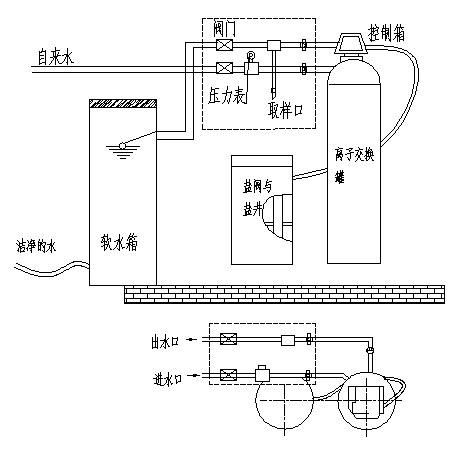

    如果您使用的水質硬度較高或者為了延長蒸汽發生器的壽命，推薦您配套使用軟水器，軟水器安裝示意圖如下

1、地點選擇

  A、軟水裝置至排水處距離越短越好。

  B、如果還有可能需要增加補水處理設備，應預留充裕的余地。

  C、由于必須定期補充鹽分給控制閥，所以鹽箱離控制閥的距離不宜太遠。

  D、軟水裝置不宜靠近熱水水源，因?yàn)榕c熱水水源過近，會損壞軟水控制閥。因此3米長的管道是一個合理的距離，可防止這種可能的發生。當發現有負壓力的情況，防止熱水從熱源流入控制閥的一個積極辦法是從調節器出來的軟水管道上裝設一個止逆閥。如果裝設一個止逆閥，應肯定軟水器上裝有一個合適的過熱、過壓的安全閥。同時也要肯定符合當?shù)匾?guī)范的規定。

  E、不要將軟水裝置安裝在一個會使它或它的連接器（包括排放溢管道）耐受室溫0℃以下或49℃以上的地方。

  F、不要將軟水裝置安放在接近酸類或酸霧的地方。

2、出入口連接方法：

     出入口的連接方法比較簡單，只需參照系統圖，在入口管接裝0.6Mpa壓力表和手動閥，在出口管接電磁閥，流量計、手動閥及取樣閥。

3、排水管線的連接

  A、理想的安裝位置為水控制閥應在排放口的上部并離該排水口不超過6.1米處。將該裝置以1.3厘米（1/2寸）內徑塑料管連接到控制器的排水口

  B、如果本裝置安置在距離排水口超過6.1米到管總長的12.2米的地方，請用1.9厘米（3/4寸）的管子，同時購買適配器以向下套襯至排水線連接處。

  C、如果本裝置安裝在必須提高排水線才行的地方，假設管子總長度不超過4.6米，且水調節器處的水壓不少于0.277Mpa時，頂多可提高排水線至1.8米。在水壓每增加0.07Mpa的條件下在額外提高61厘米。

警告一 如果本裝置帶有一個傳盛器，不論水壓如何，最大提升量是1.2米。

  D、當排水線是經過提升的但排放入一個地獄控制閥平面的排水處時，應在排水線遠端構成一個18厘米旁通導管，使該導管的底部與排水管連接口處位于同一高度。這也將替代一個適當?shù)暮缥?/span>

  E、當一條排水線排放入一個高架污水管線時，必須使用一個槽式井。

警告 切勿將排水線連接到一個排放口，下水道貨氣封管。在排水線和廢水之間一定要有一個空氣隙，以防止污水坑被虹吸返到水處理器內。

注意 已在此介紹商業標準用法。但當?shù)匾?guī)范可能需要對這些建議做出某些修改。
